A4P-S260

4p260

产品参数表

product_inner02

※在移动设备上，您可以通过左右拖动来查看内容。

A4P-S260

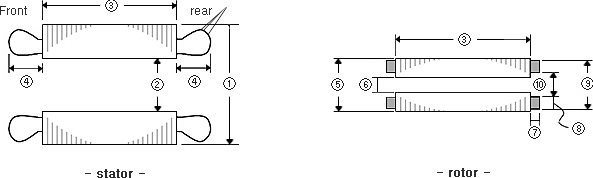

1. 定子外径 260
2. 定子内径 160
3. 贴心的叠层高度 120~240
前端/后端 F R
4. 定子两端部高度 Ld 40 50
Hd 50 60
5. 转子外径 159
6. 转子内径/加工最大值 CU 70/80
AL -
7. 转子导体（末端）的高度 10

A4P-S260

※在移动设备上，您可以通过左右拖动来查看内容。

CU/LD(HD) V03
3krpm
100Hz		 V06
6krpm
200Hz		 V10
10krpm
333Hz		 V15
15krpm
500Hz		 速度
L120 (120mm) 4.50 9.60 15.40 20.70 力量
[kW]
L160 (160mm) 6.00 13.20 20.30 27.30
L200 (200mm) 8.10 17.20 26.50 35.50
L240 (240mm) 9.50 20.20 31.40 42.00
L300 (300mm) 12.00 25.80 39.30 52.70
线圈的叠层长度 力量 [kW]

产品型号A□P-S□□ L□□ V□□ – △△/○○

  • A感应电机
  • □P极数
  • S□□定子的外径
  • L□□线圈的叠层长度
  • V□□额定转速
  • △△CU, ALor CS(转子导体材料)
  • ○○定子绝缘种类
  • 铜CU将转子的内部使用铜材料制作，与铝材料相比，具有高传导性的特性，在效率、发热等性能上是优秀的类型。
  • 铝 AL转子的内部（core）用铝材质制作。
  • CS材料超越并打破现有的转子高速旋转的局限，在适用的产品型号上，在铜CU产品类型上添加特殊材料的加强材料的强化类型。
  • LDLow Density，电机配件（定子，转子）中的定子是普通制作方式，是定子绕组（用铜线缠绕在定子（core）上）后进行的绝缘处理方式。
    通过将高绝缘性物质（Varnish，清漆）渗透到定子全部的工序（浸渍工序），实现稳定的形态和确保高绝缘性及减轻旋转中所发生振动的目的。
  • HDHigh Density，与LD的工序目的相同，替换现有的材料使用”高热导电物质”，目的是有效地将高速旋转中产生的高温热量释放到外部
